金屬板帶軋制設備

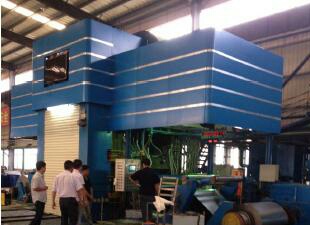

十八輥（Z6)液壓冷軋機組
1. 18輥液壓軋機優點
18輥軋機有Z-high型、S-high型，是HC六輥軋機基礎上增設了4組側支撐裝置的一種機型。該結構軋機適用于不銹鋼、碳鋼、有色金屬帶材加工。我公司自主研發設計的高性價比產品，目前已多套投入使用。該機組高速、穩定、成材質量高；最小可軋制厚度達0.15mm，速度800m/min；具備中間輥橫移、液壓彎輥功能；噸鋼消耗是傳統設備的80%，性能趕超同類型進口產品。
1.1 道次壓下量大且軋制力小，軋機能耗低；
1.2 能生產極薄的帶材以及難軋的合金板帶；
1.3 工作輥重量輕，可以經濟地使用高硬度的特殊合金材料制作；
1.4 工作輥沒有軸承和軸承座，更換方便快捷；
1.5 由于中間輥端部設有錐度可軸向調節中間輥，發揮了HC軋機板型控制的優點，即可以有效地控制帶材的板形。隨著帶寬的不同，中間輥可適當?shù)倪M(jìn)行軸向調整，使平輥部分位于帶材邊部?jī)?nèi)側，消除了有害接觸部分的影響，避免了產生工作輥過大的撓度，達到控制邊浪的目的，從而保證順利地軋出具有良好板形質量的帶材。
2. 產品參數
2.1 原料
來料參數 | |
材質 | 金屬材料及其合金 |
來料厚度 | Max3.5mm |
來料寬度 | Max1250mm |
卷內徑 | 508mm |
卷外徑 | 900-1800mm |
卷重 | Max25Ton |
2.2 成品
成品參數 | |
成品厚度 | 0.50-0.15mm |
成品寬度 | Max1250mm |
卷內徑 | Φ508mm |
卷外徑 | Φ900-2000mm |
卷重 | Max25Ton |
3. 機組主要技術參數
軋機規格 | 18輥可逆 |
最大軋制壓力 | 非標（寬度、厚度、材料特性） |
軋制速度 | Max800m/min |
電機卷取張力 | Max50Ton |
軋機速度精度 | 1% |
軋機張力精度（FS） | 動態：波動值≤±4% 穩態：波動值≤±1.5% |
工作彎輥力 | 非標（寬度、厚度、材料特性） |
一般液壓傳動系統壓力 | 12Mpa |
彎輥系統壓力 | 16Mpa |
AGC壓下系統壓力 | 21Mpa |
4. 設備配置
4.1 機械設備
序號 | 設備名稱 | 單位 | 數量 | 備注 |
1 | 開卷機 | 套 | 1 | 定制 |
2 | 夾送矯直機 | 套 | 1 | 定制 |
3 | 機前卷機 | 套 | 1 | 定制 |
4 | 機前工藝平臺 | 套 | 1 | 定制 |
5 | 主軋機 | 套 | 1 | 定制 |
6 | 軋機傳動裝置 | 套 | 1 | 定制 |
7 | (機后)工藝平臺 | 套 | 1 | 定制 |
8 | (機后)卷取機 | 套 | 1 | 定制 |
9 | 輥系裝置 | 套 | 1 | 定制 |
10 | 側推輥系 | 套 | 4 | 定制 |
11 | 中間輥抽動 | 套 | 2 | 定制 |
12 | 彎輥、平衡裝置 | 套 | 4 | 定制 |
13 | 除油裝置 | 套 | 2 | 定制 |
14 | 張力輥裝置 | 套 | 2 | 定制 |
15 | 轉向輥裝置 | 套 | 2 | 定制 |
16 | 換輥裝置 | 套 | 1 | 定制 |
4.2 電機、電控、儀表系統
序號 | 設備名稱 | 單位 | 數量 | 規格 |
1 | 開卷電機 | 臺 | 1 | AC OR DC |
2 | 主電機 | 臺 | N | AC OR DC |
3 | 卷取電機 | 臺 | N | AC OR DC |
4 | 自動化電控 | 套 | 1 | SIEMENS |
5 | AGC控制 | 套 | 1 | SIEMENS PLC |
6 | 測厚儀 | 套 | 1 | AMC |
4.3 流體設備
序號 | 設備名稱 | 單位 | 數量 | 規格 |
1 | 普通液壓站 | 套 | 1 | 定制 |
2 | AGC液壓系統 | 套 | 1 | 定制 |
AGC壓下油缸 | 套 | 2 | 定制 | |
3 | 工藝潤滑系統 | 套 | 1 | 定制 |
4 | 稀油潤滑 | 套 | 1 | 定制 |
5 | 排煙油氣分離系統 | 套 | 1 | 定制 |
6 | 自動滅火裝置 | 套 | 1 | 定制 |
5. 軋機結構特點
5.1 高剛性、高精度牌坊；
5.2 六輥輥系加側推輥系；
5.3 板形中間輥彎輥，中間輥抽動調節；
5.4 軋線液壓自動調整；
5.5 左右卷取四棱錐液壓漲縮卷筒；
5.6 軋制速度：0-800m/min；
5.7 工作模式：可逆軋制；
5.8 液壓AGC厚度控制；恒張力控制；
5.9 軋輥里程管理；
5.10 機組采用Siemens PLC控制，交、直流驅動控制；
5.11 機組采用動態密封除油，除油效果：殘留350mg/㎡。
