CPC/EPC液壓糾偏系統
1. CPC/EPC系統概述
AMC CPC/EPC 糾偏電液伺服控制系統是為鋼鐵、橡膠、造紙等行業進行非透明帶材連續糾偏CPC(Center Position Control)/EPC（Edge Position Control）的專用配套系統。

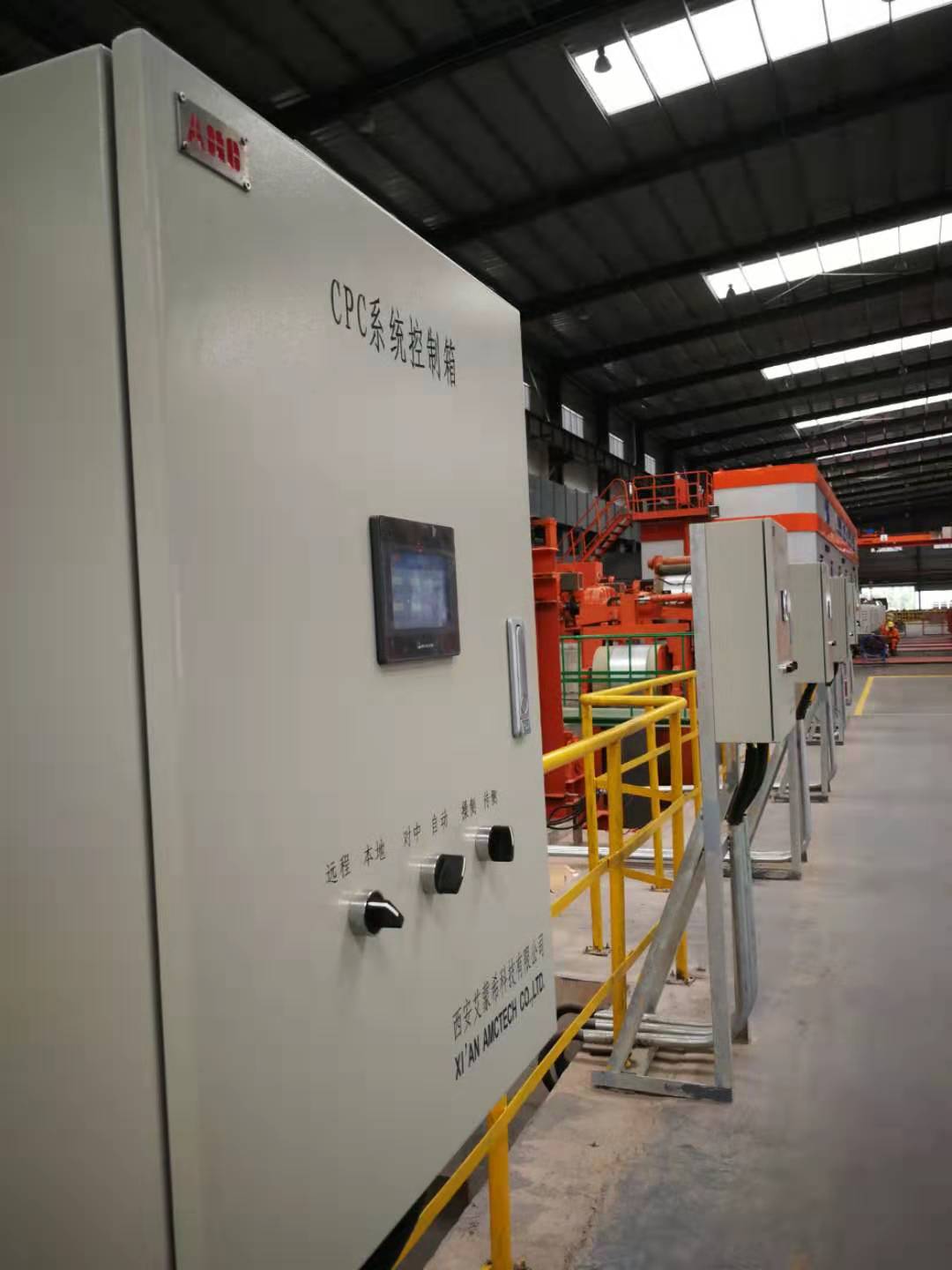

它主要由高精度和高頻響對中CCD檢測傳感器（包括檢測器及前置放大器）、紅外光源、SIEMENS PLC控制器、ATOS伺服比例閥、AMC放大器、控制箱、框式固定支架、拉桿位移傳感器、液壓閥臺、泵站系統幾部分組成。CCD傳感器的檢測寬度變化范圍可達600mm，所以被測帶材寬度有較大變化時，也不必改變檢測器的相對位置，由于采用濾波光源，該傳感器具有靈敏度高，抗干擾能力強的特點，可以在明暗變化很強的環境下長期可靠地工作。

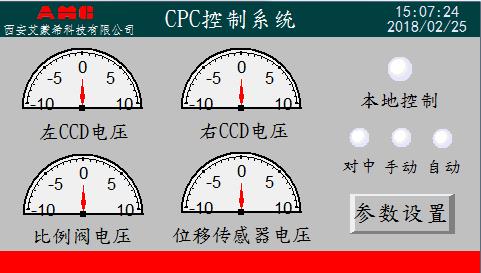

自動控制（AUTO CONTROL）：自動控制模式即以支架兩端CCD的差值信號作為反饋與零點比較，有偏差信號則輸出一相應的調節信號至比例伺服閥，伺服閥將信號轉換為大功率的液壓能，驅動液壓缸推動開卷機移動，間接推動帶卷在軋制時始終處于中心位置。
自對中（AUTO CENTER CONTROL）：自對中控制模式即以糾偏糾偏裝置的位移傳感器信號作為反饋與零點比較，有偏差信號則輸出一相應的調節信號至比例伺服閥，伺服閥將信號轉換為大功率的液壓能，驅動液壓缸推動糾偏裝置移動，使糾偏裝置處于中心位置，便于穿帶。
手動控制（MANUAL CONTROL）：手動控制模式即以操作臺上的點動信號（前進/后退）作位位置給定信號，使糾偏裝置可以停留在任意位置。
單步控制（STEP CONTROL）：手動模式下，點動油缸。
CPC帶材跑偏控制精度≤±1mm；
EPC帶材跑偏控制精度≤±1mm；
